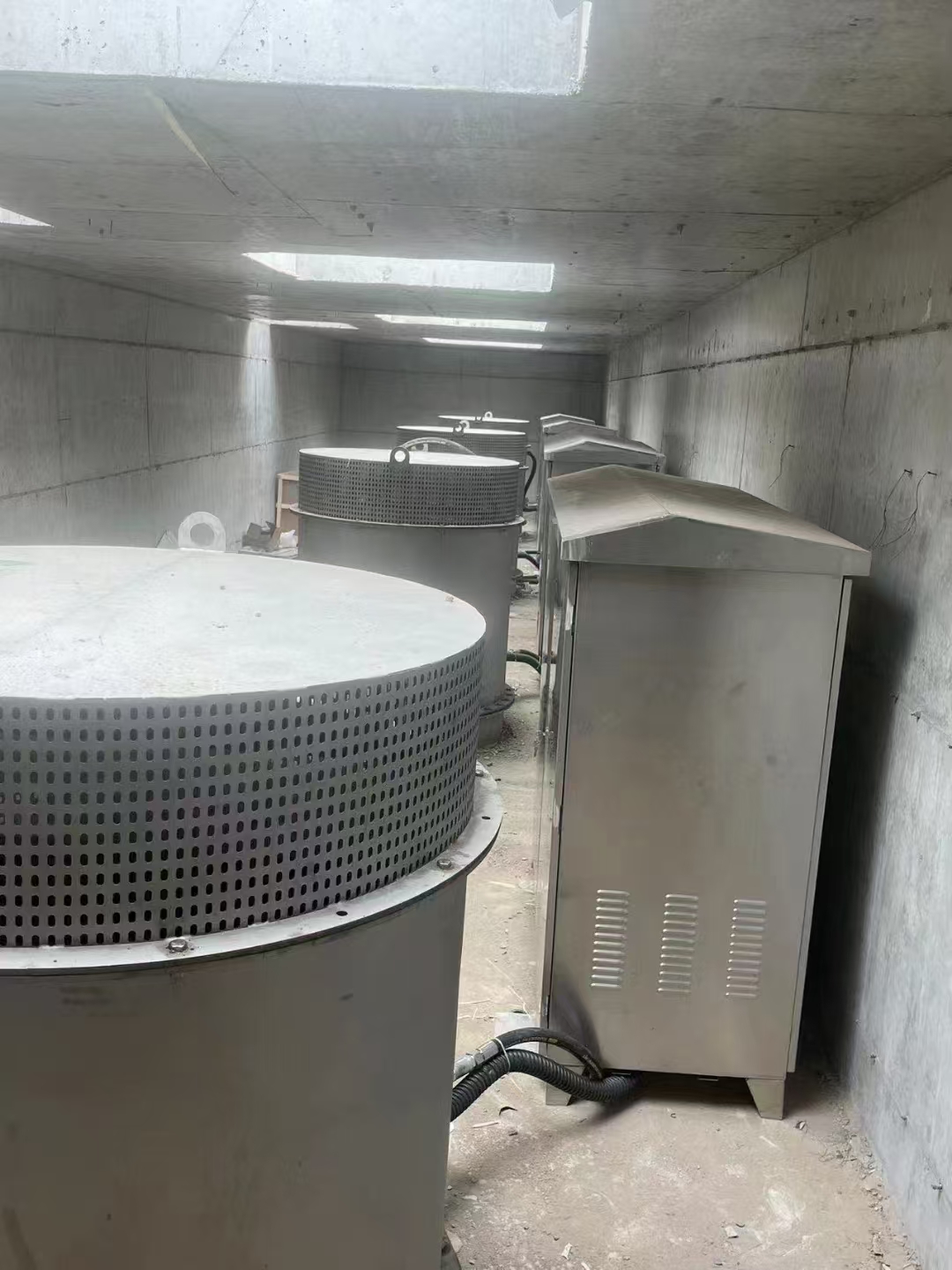

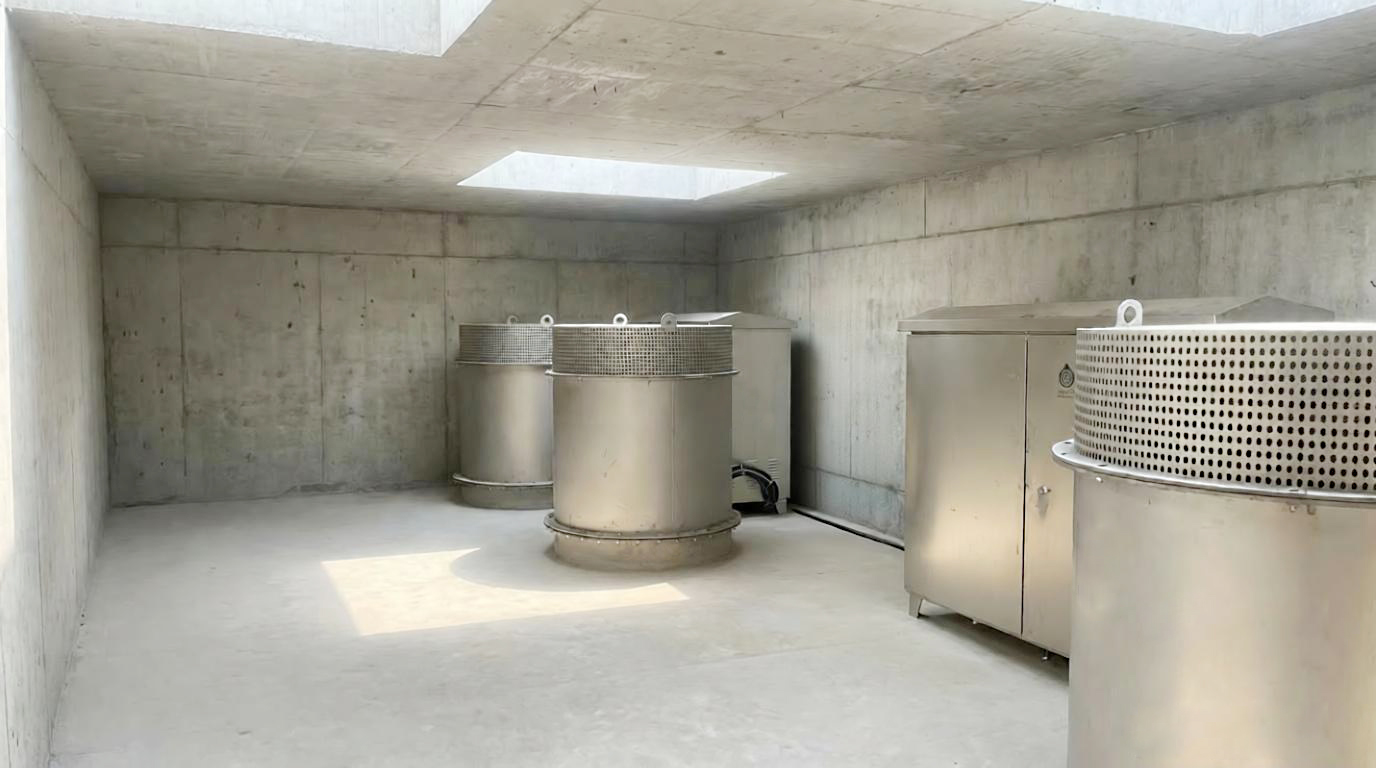

双路虹吸泄流阀DN900的应用案例 A和B双冲洗室

双路虹吸泄流阀DN900定制案例：A和B冲洗室冲洗水量Q=9.5m ，冲洗水头H=1.7m，冲程L=18.5m，功率N=3.0kW，控制系统成套供应，安装调试售后完善。

冲洗系统自动控制运行流程说明:

1、应急池开始进水:冲洗室内水位随应急池水位同步升高，自动运行状态下，当应急池出现预先设定的液位时，开启冲洗设备的引水系统1#、2#侧冲洗室同步开启引调水头工作，引水系统抽吸的气体通过专门的收集管路被输送回至应急池。随着真空度的逐步增加，冲洗室水位在大气压的作用下会随之抬升至预先设定的数值(即:设计冲洗水位)。此时控制系统会自动保持、维持该水位数据且无波动,至此冲洗系统1#和2#冲洗室引蓄水工作完成。

2、应急池开始排空：自动运行状态下，冲洗引蓄水工作完成后，接续开启调蓄池排空工作，冲洗水收集槽内的排空泵投入运行,应急池被排空的同时会反馈给自控系统一个低水位数据信号。

3、冲洗开始：自动运行状态下，上述1和2工作流程完成后，接续开启冲洗，控制系统在巡检到预先设定的液位差值后，冲洗设备顺次逐廊道打开真空隔膜阀释放真空，此时冲洗室内蓄存的水自高向低经底孔全断面泄流，无死角大力冲刷应急池廊道上的沉积物，进而消除颗粒物的固化板结以及长期沉淤对调蓄池的污染和有效容积的侵占，防止应急失效。

4、冲洗结束：自动运行状态下，应急池所有廊道顺次下泄的冲洗水席卷着污物至应急池的冲洗水收集槽，再度被排空泵排出后，当前自动运行状态下的调蓄池冲洗工作结束。

5、恢复出厂设置：自动运行状态下，应急池冲洗工作结束后，冲洗设备自动恢复到出厂默认设置，即:真空隔膜阀恢复到常闭状态，排气阀恢复到常开状态。
